Explosionszeichnungen Boom Trikes Classic

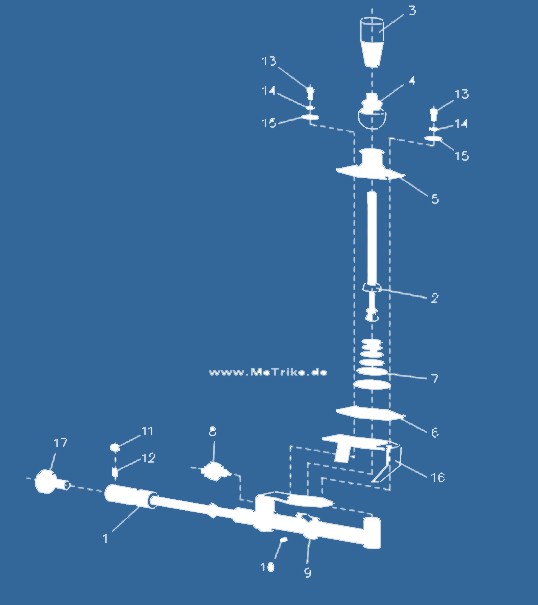

		Schaltung

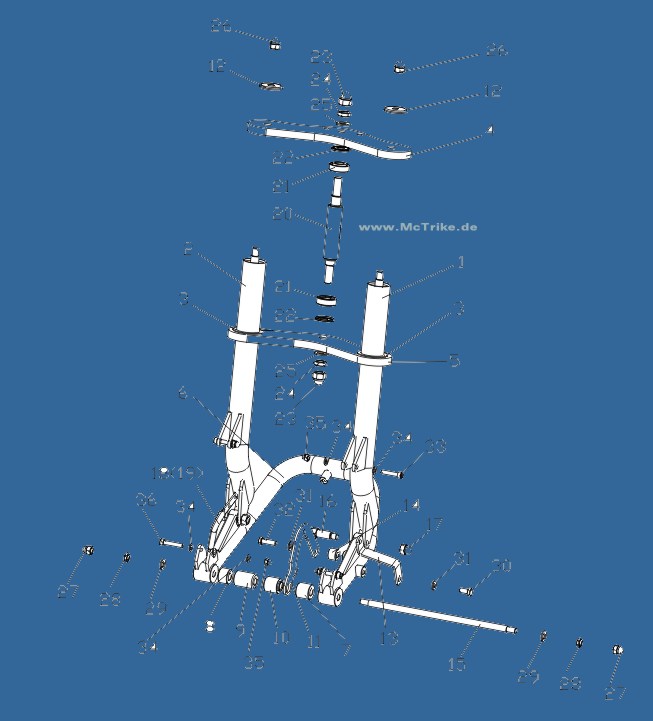

	Gabel

Pos.	Benennung	Bemerkung
1a	Standrohr links KG D60
1b	Standrohr links KG D76
2a	Standrohr rechts KG D60
2a	Standrohr rechts KG D76
3	Distanzring Brücke unten KG D60/D76
4	Brücke oben KG D60/D76
5	Brücke unten KG D60/D76
6a	Schwinge unten D48 mit Bohrung D17	Bis 12.06
6b	Schwinge unten D48 mit Bohrung D20	Ab 01.07
7a	Distanz Vorderrad li. kurz D60/D76 bis 12.06 für Steckachse D17	L= 37mm
7b	Distanz Vorderrad ID20 li. kurz D60/D76 ab 01.07	L= 37mm
8a	Distanz Vorderrad re. kurz D60/D76 bis 12.06 für Steckachse D17	L= 26mm
8b	Distanz Vorderrad ID20 re. kurz D60/D76 ab 01.07	L= 26mm
9a	Distanz re. innen Alu 4.5/5.5x17 bis 12.06 für Steckachse D17	L= 53mm
9b	Distanz re. innen ID20 Alufelge 4.5x17 ab 01.07	L= 53mm
10a	Distanz li. innen Alu 4.5/5.5x17 bis 12.06 für Steckachse D17	L= 37.5mm
10b	Distanz links innen ID20 Alufelge 4.5x17 ab 01.07	L= 37.5mm
11	Bremssattelhalter Komfortgabel
12	Scheibe Brücke oben KG D60/D76
13	Stütze Bremssattelhalter KG D60/D76
14	Distanz Bremssattelaufnahme	L= 22mm
15a	Steckachse Vorderrad D17	Bis 12.2006
15b	Steckachse Vorderrad D20	Ab 01.2007
16	Steckbolzen V3	Drehmoment: 75Nm
17	Hutmutter M16 DIN1587 A2	Drehmoment: 75Nm
18	Kotflügelhalter KG 200er rechts
19	Kotflügelhalter KG 200er links
20	Lenkkopfzapfen

29b	Scheibe A17 DIN125 A2
30	6-kt Schraube M12x20 DIN933 A2	Drehmoment: 50Nm
31	Scheibe A13 DIN125 A2
32	6-kt Schraube M12x40 DIN933 A2	Drehmoment: 50Nm
33	Innen 6-kt M10x50 DIN6912 A2	Drehmoment: 50Nm
34	Scheibe A8.4 DIN125 A2
35	Hutmutter M8 DIN1587 A2	Drehmoment: 50Nm
36	Innen 6-kt M10x55 DIN6912 A2	Drehmoment: 50Nm
37	Reduzierhülse KG für Steckachse D17/D20	Nur für Schwinge mit Bohrung D20 und Felge mit Radlager D17

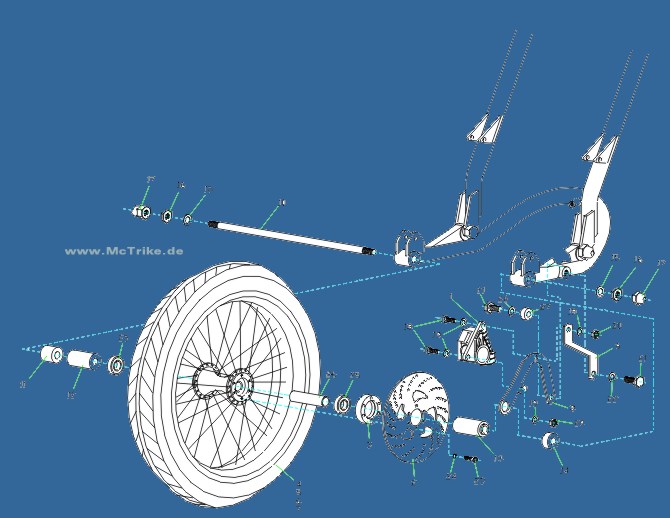

	Vorderrad und Scheibenbremse bis 12/2005

Pos.	Benennung	Bemerkung
1	Bremssattel SB vorn
2a	Bremsscheibe fest vorn
2b	Bremsscheibe vorn schwimmend
3a	Distanz Bremsscheibe vorn 18mm	bis 10.2003
3b	Distanz Bremsscheibe vorn 2mm	ab 11.2003
4a	Felge 4.5x17 Alu SLC silber lackiert	ab 11.2003
4b	Felge 4.5x17 Alu SLC chrom besch.	ab 11.2003
4c	Felge 4.25x17 Alu 40 Speichen	bis 10.2003
4d	Felge 6.00-15 Alu 40 Speichen	bis 10.2003
4e	Felge 7x15 VA 60 Speichen
4f	Felge Alu SLC 5.5x17 silber	ab 11.2003
4g	Alufelge 190/50ZR17 3teilig
5a	Reifen150/70 H17
5b	Reifen 200/70 HB15
5c	Reifen 230/60 H15
5d	Reifen 190/50-ZR17
6a	Schlauch für 150/70 H17	bis 10.2003
6b	Schlauch für 200/70 H15	bis 10.2003
7a	Felgeband für 4.5x17	bis 10.2003
7b	Felgeband für 6.00-15	bis 10.2003
7c	Felgeband für 7x15 90mm breit
8	Bremssattelhalter Komfortgabel
9a	Stütze Bremssattelhalter KG D48
9b	Stütze Bremssattelhalter KG D60/D76
10a	Steckachse Vorderrad	KG D48 (mit
		Schwinge aus Rohr D38)
10b	Steckachse Vorderrad	KG D48 (mit
		Schwinge aus Rohr D42)
10c	Steckachse Vorderrad KG D60/D76
11a	Distanz Vorderrad re. kurz D38/D48	L= 28.5mm
11b	Distanz Vorderrad re. kurz D60/D76	L= 26mm
12a	Distanz Vorderrad re. lang D38/D48	L= 60mm
12b	Distanz Vorderrad re. lang D60/D76	L= 83mm
		(bis 10.2003)
12c	Distanz re. Innen Alu 4./5.5x17	KG D60/D76
		ab 11.2003
13a	Distanz Vord. li. lang D38/D48/D60	L= 70mm, mit Bund
		(bei KGD60/D76 bis 10.2003)
13b	Distanz li. innen Alu 4.5/5.5x17	KG D60/D76
		ab 11.2003

14a	Distanz Vorderrad li. kurz D38/D48	L= 16mm
14b	Distanz Vorderrad li. kurz D60/D76	L= 37mm
15	Scheibe A15 DIN125 A2
16	6-kt Mutter M14 DIN439 A2
17	Hutmutter M14 DIN1587 A2
18	Innen 6-kt M10x40 DIN912 A2
19	Scheibe f10.5 DIN125 A2
20	Stopmutter M10 DIN985 A2
21	6-kt Schraube M12x20 DIN933 A2	KG D60/D76 innen M12x40
22	Scheibe f13 DIN125 A2
23a	Innen 6-kt M8x40 DIN912 A2	bis 10.2003
23b	6-kt Schraube M8x25 DIN933 A2	ab 11.2003
24	Schnorr Sicherung f8mm
25	Radlager Vorderrad
26a	Distanzhülse Radnabe	bei KG D60/D76 bis 10.2003
26b	Distanz GS Alufelge 4.5/5.5x17	ab 11.2003
27	Distanz Bremssattelaufnahme	KG D60/D76
